С появлением светодиодных модулей изготовление рекламных конструкций и вывесок стало существенно проще. Они имеют низкое электропотребление и обладают высоким уровнем безопасности при установке в общественных местах.
Об особенностях конструкции и видах светодиодных модулей, направлениях их применения — в этой статье.
Как устроен led-модуль

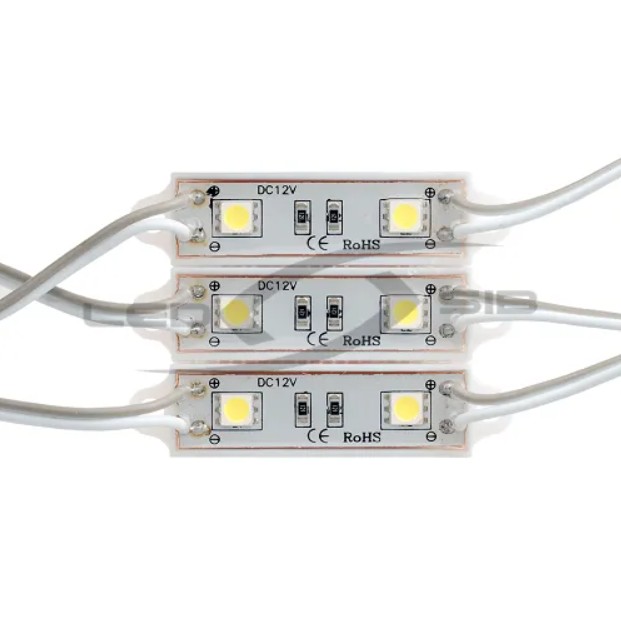

Конструктивно светодиодный модуль представляет собой плату, на которой смонтировано 1-4 и более светодиодов. Они могут быть помещены в герметичную оболочку. Что позволяет использовать такие модули в уличных рекламных конструкциях.
Для подключения в сборку производитель предусматривает два вывода. Первый используется для подачи питания. Второй — для подключения к следующему модулю в линейке. Такой способ монтажа в ряде случаев оказывается удобнее, чем использование лед-ленты.
Светодиодный модуль может оснащаться линзой. Она служит для рассеивания света. Параметры линзы могут указываться одним из следующих способов:
- Как угол рассеивания света. Этот параметр составляет от 120 до 180°. Чем больше угол, тем более рассеянный свет излучает модуль. В частности, это удобно для создания подсветки полупрозрачного экрана световой рекламы.
- Как коэффициент линзы. Значение 1,5 означает, что при монтаже в качестве подсветки расстояние между модулями должно составлять 1,5 глубины короба.
Яркость модуля зависит от:
- Количества диодов. Чем больше светодиодов на плате, тем ярче изделие. Максимальное количество обычно не превышает 4 штук.
- Типа светодиодов, использованных в его конструкции. При том же количестве диодов изделие на SMD 5050 будет ярче, чем выполненное на SMD 2835.
Отметим, что тип диодов не связан с размерами платы напрямую. Так, оба модуля с четырьмя светодиодами имеют габариты около 35×35 мм при толщине не более 5 мм.
Направления использования
Светодиодные модули с несколькими диодами могут применяться для:
- Изготовления рекламных конструкций. Выше описан пример использования — организация равномерной подсветки полупрозрачного экрана вывески.
- Как прибор освещения. Для этой цели применяются белые led-модули. Они могут подсвечивать объявление, вывеску.
- Как элемент светового дизайна. В этом качестве модули устанавливаются совместно с гибким неоном, светодиодными лентами, другими изделиями.
Отдельного упоминания заслуживают пиксельные светодиодные модули. В них установлен всего один диод. Он может быть определенного цвета или полноцветным – RGB. Диаметр такого изделия составляет около 12 мм. Он может иметь влагозащищенный корпус с IP67 для установки в уличных конструкциях.
Пиксельный модуль может использоваться в трех основных направлениях:
- Как элемент подсветки. Например, из пиксельных элементов можно собрать светящуюся рамку вокруг вывески. С помощью контроллера можно реализовать анимированное свечение: бегущий огонь и прочее.
- Для изготовления информационных табло. Классический пример — объявления типа «бегущая строка». Адресация диодов реализуется с помощью специальных контроллеров.
- Для создания матриц. Пиксельные элементы можно объединять в большие по размеру матрицы. Они позволяют отображать текстовую информацию, демонстрировать видеоролики.
Для подключения модулей используют блоки питания на 5, 12 и 24 В. Напряжение должно точно соответствовать заявленному производителем.
